太阳能发电IGBT栅极驱动应用

太阳能发电IGBT栅极驱动应用

0.0/5 rating (0 votes)

Description

太阳能电池板收集太阳能，通过光伏组件或太阳能集热器将其转化为电能，然后将这些电力转换成公用事业级交流电源整合到输电线路中(如图 1)。逆变器可在太阳能系统中提供交流电源，而变压器可以将电压提高到中/高压以连接到输电线路当输电线路出现故障时，就需要断路器来保护系统，为了产生所需的交流电源，功率半导体器件需以正确的频率开/关，以确保清洁可靠的交流电源，开/关信号通常由 DSP 嵌入式控制器通过光纤链路控制，这样可以保证高电流隔离能力。目前市场上常用的功率半导体器件主要有:

  1. 绝缘栅双极晶体管(IGBT)
  2. 栅极关断晶闸管(GTO)
  3. 集成栅极整流晶闸管(IGCT)
  4. 对称栅整流晶闸管(SGCT)
  5. 发射极关断可控硅(ETO)

光纤元件通常可用于控制高压电流开关器件可以可靠的控制和反馈信号(图 2，表1)。

图1:

tynfd

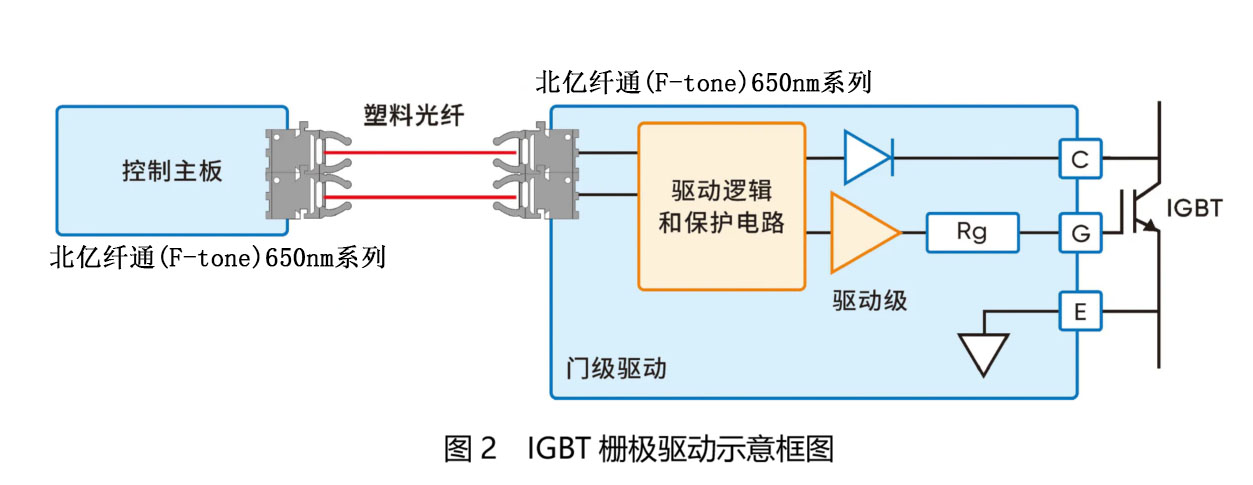

图2:

tynfd2
表1:可用于控制功率半导体器件的产品型号

tynfd4

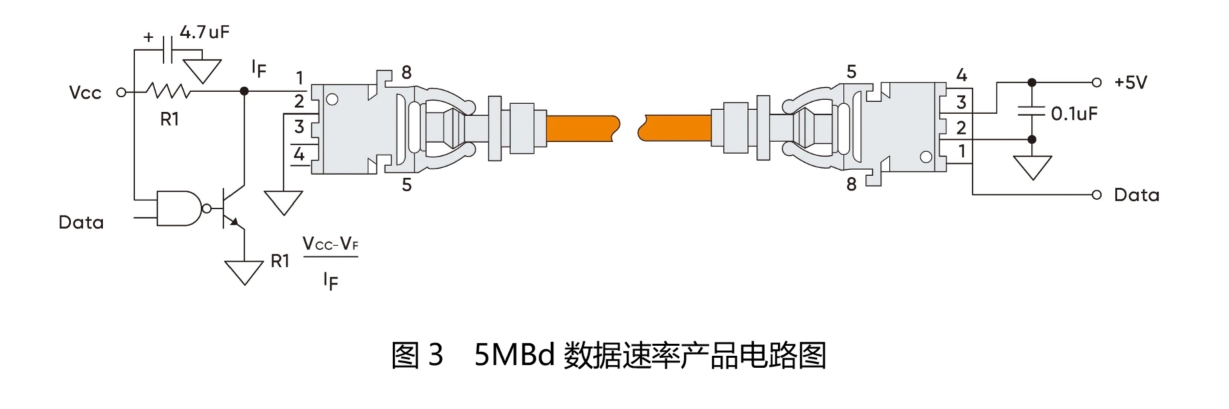

北亿纤通（F-tone） 650nm 系列产品是功率半导体控制板中的通用链路标准组件，其简单的发送和接收电路使这些组件易于集成到具有 TTL逻辑级的系。

tynfd3
