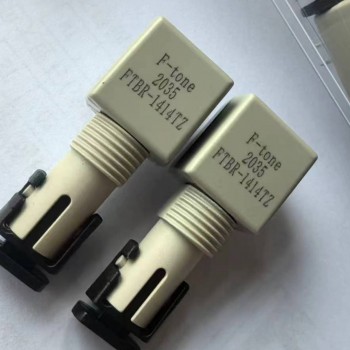

完美兼容HFBR-1414TZ国产替代
Description
完美兼容HFBR-1414TZ/HFBR-2412TZ/国产替代，自主可控 | 完美兼容 | 国产替代
通用工控数据链路 |850nm 光纤 | DC-5MBd高性能光电收发器件 |FTBR-1414xx/2412xx
产品介绍
FTBR-1414xx/2412xx系列光纤收发器件，配合850nm多模光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路，FTBR-1414xx在60mA电流驱动下，传输距离最小为2750米。
FTBR-1414xx/2412xx与AVAGO的HFBR-1414/2412系列产品完全兼容，支持工业标准的ST光纤接口，提供带螺纹和金属接口可选。FTBR-1414xx/2412xx适配多种类光纤芯径的多模光纤，包括50/125μm，62.5/125μm，100/140μm和200μm.
FTBR-1414xx为发射器，由一颗峰值波长为850nm的高功率LED芯片封装而成，配合62.5/125μm芯径的850nm多模光纤在60mA电流驱动下输出光功率典型值为-14dBm。FTBR-2412xx为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为开漏MOSFET结构，支持最大输出电压为18V。
产品特点
- 数据传输速率：DC-5MBd
- 传输距离最小值：2750米
- 输出波形脉宽稳定
- 满足工业级温度范围：-40℃至 85℃
- 符合 RoHS 标准
- 适配多种芯径光纤
- ST接头带螺纹和金属接口可选
产品应用
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
系统连接指标
收发链路光电参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|
信号速率 |
Sr |
DC |
5 |
MBd |
||
|
传输距离 |
L |
2.75 |
5 |
FC1414xx IF=60mA |
||
|
输出从低到高时延 |
TPLH |
72 |
ns |
光纤长度1m，PR=-21dBm |
||
|
输出从高到地时延 |
TPHL |
50 |
ns |
光纤长度1m， PR=-21dBm |
||
|
脉冲宽度 |
TP |
-22 |
ns |
PR=-21dBm |
||
|
-13 |
ns |
PR= -23dBm |
图1配合62.5/125μm 芯径光纤 图2配合62.5/125μm 芯径光纤
FTBR-1414xx/2412xx传输距离极限 FTBR-1414xx/HFBR-2412传输距离极限
图3配合1米光纤 图4在5MBd速率下
FTBR-1414xx/2412xx的延时时间 FTBR-1414xx/2412xx的脉宽失真
典型应用图
图5 FTBR-1414xx/2412xx典型应用电路图
通过调节R1电阻阻值可以在功耗与传输距离之间进行折衷设计，举例如下
如果最大的传输距离要求1500米，通过图1可知，FTBR-1414xx的驱动电流需为20mA，通过图6可知，FTBR-1414xx在驱动电流为20mA时，正向导通电压为1.4V，那么
FTBR-1414xx/2412xx与AVAGO的HFBR-1414/2412进行混用时的最差情况出现在发射为FTBR-1414xx，接收为HFBR-2412时。图2给出了FTBR-1414xx和HFBR-2412配对使用时的传输距离值，可依据要求的传输距离合理选择R1值。
图1和图2给出的传输距离是没有考虑额外的系统损耗的，如果有额外的系统损耗，需要通过图1和图2的左侧坐标，位移额外的系统损耗值（以dB为单位）来计算传输距离极限，举例如下
FTBR-1414xx的驱动电流为20mA时，可从图1中得出，全温下其传输距离可以保证1500米。若有额外2dB的系统损耗，全温下其传输距离仍然可以保证1000米。
发射器指标
发射器管脚定义
|
管脚序号 |
管脚名称 |
管脚定义 |
|
1 |
NC |
NC |
|
2 |
Anode |
LED阳极 |
|
3 |
Cathode |
LED阴极 |
|
4 |
NC |
NC |
|
5 |
NC |
NC |
|
6 |
Anode |
LED阳极 |
|
7 |
Anode |
LED阳极 |
|
8 |
NC |
NC |
绝对最大额定值
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
说明 |
|
存储温度 |
Ts |
-55 |
+85 |
℃ |
|
|
工作温度 |
Ta |
-40 |
+85 |
℃ |
|
|
正向直流电流 |
IF |
100 |
mA |
||
|
反向电压 |
VR |
10 |
V |
T=25℃ |
|
|
循环铅焊温度 |
260/10 |
℃/s |
光电性能参数（工作温度范围-40℃ - 85℃，电源电压范围 4.75V<Vcc<5.25V）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|
50/125μm光纤输出 |
PT50 |
-19 |
-18 |
-15 |
dBm |
IF=60mA,T=25℃ |
|
-20 |
-14 |
|||||
|
62.5/125μm光纤输出 |
PT62 |
-15 |
-14 |
-12.5 |
dBm |
IF=60mA,T=25℃ |
|
-16 |
-12 |
|||||
|
100/140μm光纤输出 |
PT100 |
-12 |
-10 |
-7 |
dBm |
IF=60mA,T=25℃ |
|
-13 |
-6 |
|||||
|
200μm HCS光纤输出 |
PT200 |
-7 |
-4 |
-2 |
dBm |
IF=60mA,T=25℃ |
|
-8 |
-1 |
|||||
|
输出光功率温度系数 |
PT/T |
-0.26 |
%/℃ |
|||
|
峰值辐射波长 |
PK |
845 |
850 |
855 |
nm |
|
|
正向电压 |
VF |
1.3 |
1.5 |
1.7 |
V |
IF=60mA |
图6 正向导通电压与正向导通电流曲线 图7正向导通电流与归一化输出光功率曲线
图7给出了FTBR-1414xx正向导通电流与归一化输出光功率曲线，归一化基准为60mA驱动电流时对应的输出光功率，左侧坐标为倍数变化，右侧坐标为dB变化。
通过图7可计算其他驱动电流所对应的输出光功率，举例如下
常温下FTBR-1414xx在60mA驱动电流下的输出光功率典型值为-14dBm，如果FTBR-1414xx的驱动电流降为30mA，从左侧坐标可以看出，其输出光功率为60mA驱动电流下输出光功率的0.5倍，从右侧坐标可以看出，其输出光功率相比60mA驱动电流下输出光功率变化了-3dBm，即为-17dBm.
接收器指标
接收器管脚定义
|
管脚序号 |
管脚名称 |
管脚定义 |
|
1 |
NC |
NC |
|
2 |
VCC |
芯片电源 |
|
3 |
GROUND |
芯片地 |
|
4 |
NC |
NC |
|
5 |
NC |
NC |
|
6 |
VO |
TTL输出端 |
|
7 |
GROUND |
芯片地 |
|
8 |
NC |
NC |
绝对最大额定值
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
说明 |
|
存储温度 |
Ts |
-55 |
+85 |
℃ |
|
|
工作温度 |
Ta |
-40 |
+85 |
℃ |
|
|
循环铅焊温度 |
260/10 |
℃/s |
|||
|
电源电压 |
VCC |
-0.5 |
7 |
V |
|
|
输出电压 |
VO |
0 |
18 |
V |
|
|
扇出能力（TTL） |
N |
5 |
光电性能参数（工作温度范围-40℃ - 85℃，电源电压范围 4.75V<Vcc<5.25V）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|
峰值波长 |
λ |
850 |
nm |
|||
|
输出0时的输入功率 |
PRL |
-28 |
-1 |
dBm |
T=25℃,IOL=8mA |
|
|
-27 |
-2 |
IOL=8mA |
||||
|
输出1时的输入功率 |
PRH |
-35 |
dBm |
VO=5V |
||
|
输出高时的输出电流 |
IOH |
5 |
250 |
μA |
VO=5V,PR=0 |
|
|
输出低时的输出电压 |
VOL |
0.3 |
0.4 |
V |
IOL=8mA, PR=PRLmin |
|
|
输出高时的电源电流 |
ICCH |
5.2 |
6 |
mA |
VCC=5V,PR=0 |
|
|
输出低时的电源电流 |
ICCL |
5.3 |
6 |
mA |
VCC=5V,PR=-16.5dBm |
ST接口外形尺寸图（FTBR-1414Z/2412MZ）
带螺纹的ST接口外形尺寸图（FTBR-1414TZ/2412TZ）
产品型号列表
|
产品型号 |
说明 |
|
FTBR-1414MZ |
发射器件，金属ST接口 |
|
FTBR-2412MZ |
接收器件，金属ST接口 |
|
FTBR-1414TZ |
发射器件，带螺纹的ST接口 |
|
FTBR-2412TZ |
接收器件，带螺纹的ST接口 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
