兼容HFBR-1412TZ，国产替代光模块

产品介绍
FTBR-1412××/2412××系列芯片是一款通用的工业控制数据链路收发器件，配合850nm 光纤使用，适用于低功耗、低成本的光互联方案。FTBR-1412××/2412××与AVAGO的HFBR-1412/2412系列产品完全兼容，速率支持DC-5MBd，能够帮助用户解决电压隔离和绝缘，抗EMl/RFl干扰及数据安全等问题。
FTBR-1412××为发射器，由一颗峰值波长为850nm的LED芯片封装而成。FTBR-2412××为接收器，由一颗单一接收芯片封装而成，接收芯片主要由光电二极管、跨阻放大器、输出MOSFET管构成。FTBR-2412××在接收到光信号后，将其转换成电信号，并最终整形为TTL 信号输出。接收芯片直接集成光电二极管，在有效降低成本的同时提高了整个器件的可靠性。为了提高接收器对电源噪声的抑制能力，接收芯片内部集成了独特的电源供电模式。为了提高接收器输出脉宽的稳定性，接收芯片设计了自动脉宽校准电路。

产品特点
● 数据传输速率：DC-5MBd
● 传输距离典型值：2500米
● 能较好的抑制电源噪声
● 输出波形脉宽稳定
● 满足工业级温度范围：-40℃至 85℃
● 符合 RoHS 标准
● 适配多种直径光纤
● ST接头带螺纹可选

产品应用
● 工厂自动化
● 局域网络
● 音视频应用/游戏应用
● 工业网络和现场总线

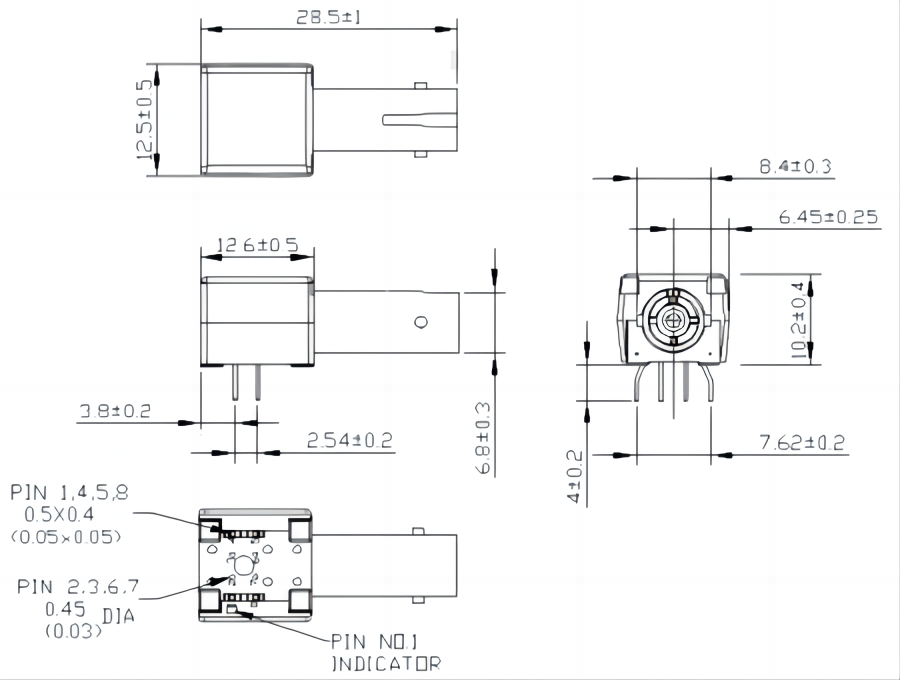

ST接口外形尺寸图（FTBR-1412Z/2412Z）

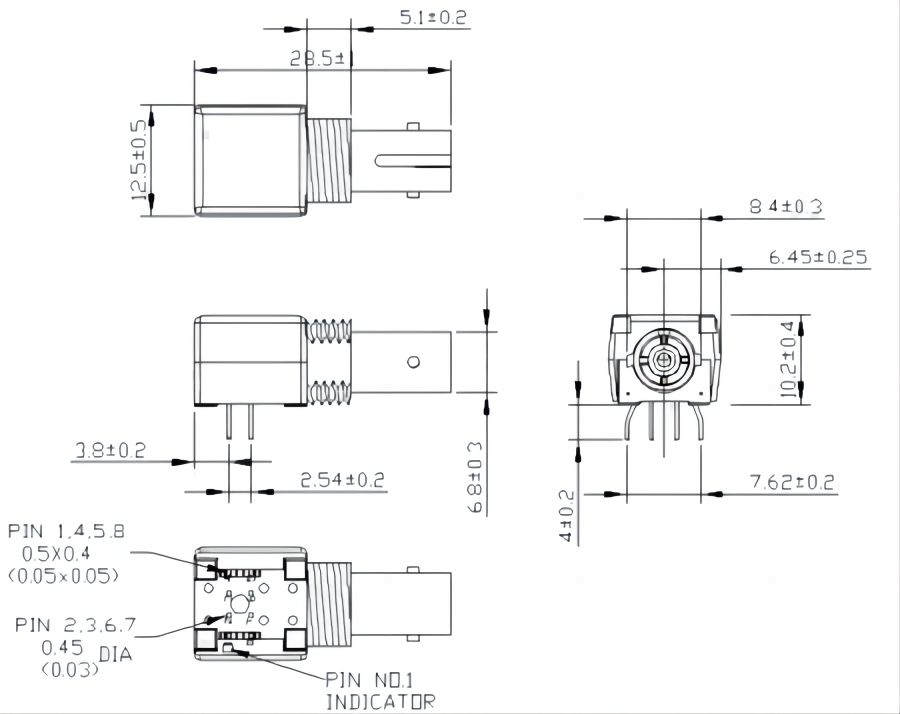

带螺纹的ST接口外形尺寸图（FTBR-1412TZ/2412TZ）

产品型号列表

产品型号	说明
FTBR-1412Z	发射器件，ST接口
FTBR-2412Z	接收器件，ST接口
FTBR-1412TZ	发射器件，带螺纹的ST接口
FTBR-2412TZ	接收器件，带螺纹的ST接口

北亿纤通 | F-tone Networks

企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702

本产品为FTBR系列，仅展示部分参数，如有需要，请联系我们。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
